在工业生产向低碳化、智能化加速转型的今天，LED UV光源凭借其高效、环保、精准的特性，正从实验室走向生产线，成为光固化、杀菌消毒、生物检测等领域的核心光源。其以半导体技术为基础，通过紫外光激发材料反应，重新定义了传统工业的“光能利用”模式。

技术内核：半导体芯片的“光子革命”

LED UV光源的核心是氮化镓（GaN）、氮化铝镓（AlGaN）等半导体材料。当电流通过芯片时，电子与空穴复合释放能量，产生特定波长的紫外光（主峰200-450nm）。与传统汞灯相比，其技术优势体现在三个方面：

1. 光谱可调：通过调整材料配比与芯片结构，可精准输出365nm（通用固化）、385nm（油墨固化）、395nm（热敏材料）、405nm（3D打印）等波长，光强均匀性达±5%，满足不同材料的吸收特性。
2. 冷光输出：LED UV光源工作时表面温度低于50℃，避免热敏材料（如塑料、薄膜）变形，在电子封装、医疗器材等领域应用广泛。
3. 寿命倍增：采用陶瓷基板与液冷散热技术，结温降低20℃，寿命突破3万小时，是汞灯的15倍，维护成本下降80%。

应用版图：从“单一场景”到“全域渗透”

LED UV光源的应用已突破传统固化边界，在多个领域形成技术闭环：

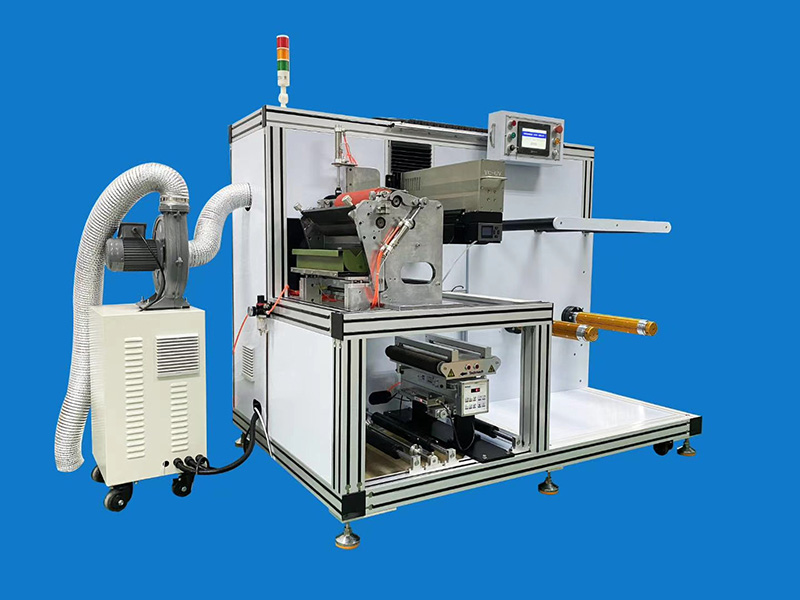

• 工业固化：在印刷包装行业，365nm LED UV光源实现“即开即用”，使商标印刷速度从3000张/小时提升至12000张/小时，能耗降低65%。在新能源领域，优炜芯开发的UVA-LED固化系统，用于动力电池模组焊接，固化深度达2mm，抗振性提升40%。
• 生物安全：深紫外LED（UVC，260-280nm）可破坏微生物DNA，实现99.99%的杀菌率。其冷光源特性使其适用于医疗器械、空气净化器等场景，例如，某品牌牙刷消毒器采用UVC-LED，3分钟内杀灭99.9%的细菌。
• 3D打印：光固化3D打印中，405nm LED光源通过动态光强调节，使层间结合强度提升30%，打印精度达0.02mm，推动航空航天、珠宝定制等高端制造的快速发展。
• 光通信：280nm LED光源用于光纤传感器，通过荧光检测实现温度、压力的实时监测，误差率低于0.1%，在石油管道、桥梁监测中发挥关键作用。

产业趋势：从“技术替代”到“生态重构”

全球LED UV光源市场正以年均12%的速度增长，2025年市场规模预计突破80亿美元。这一趋势背后，是三大驱动力的共振：

1. 政策倒逼：全球152个国家签署的《水俣公约》要求2025年前淘汰含汞产品，直接推动LED UV光源对汞灯的替代。中国作为全球最大制造国，长三角、珠三角地区已形成完整产业链，广东省LED UV设备产量占全国40%。
2. 技术融合：LED UV光源与物联网、AI的结合，正在重塑生产流程。例如，中山立丹源推出的智能LED UV系统，集成光强传感器与算法模块，可根据材料厚度自动调整功率，使固化合格率从92%提升至99.5%。
3. 需求升级：消费者对环保、健康的需求推动LED UV光源向深紫外杀菌、光催化净化等高端领域延伸。例如，UVC-LED已应用于冰箱、空调等家电，市场规模年复合增长率达18%。

从一张商标到一块电池，从一颗牙冠到一件珠宝，LED UV光源正以技术迭代重构产业生态。其零污染、高效率、智能化的特性，不仅契合全球碳中和目标，更成为企业提升竞争力的核心要素。未来，随着单芯大功率芯片、柔性封装等技术的突破，LED UV光源的应用边界将持续扩展，为绿色制造注入“光之动能”。
